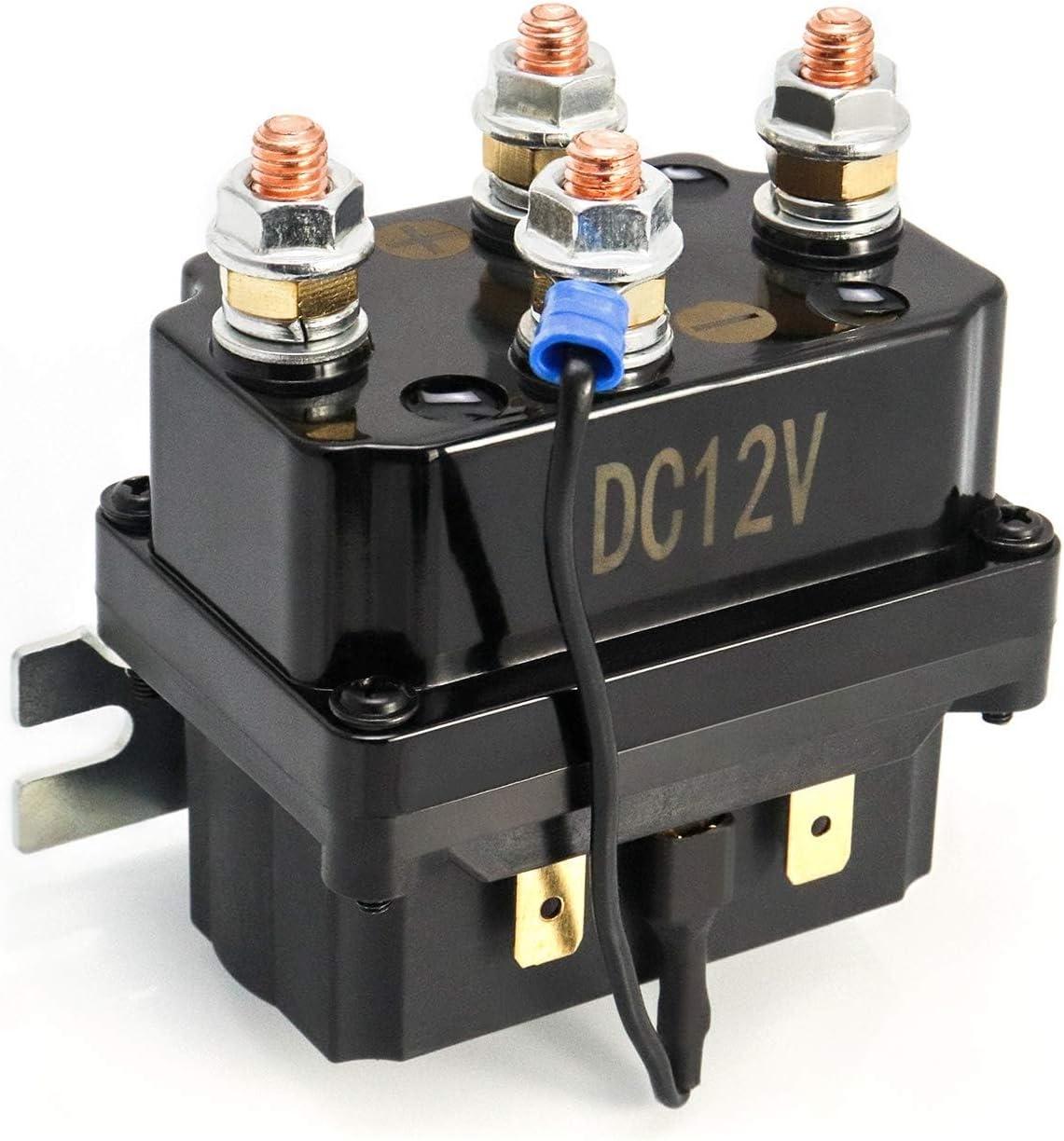

QWORK 12V 250A Seilwind-Relais: Magnetschalter für ATV und UTV Winden

Eine Seilwinde ist nur so zuverlässig wie ihr Relais. Das klingt wie eine Binsenweisheit, aber wer schon mal mit einem defekten Windenrelais im Gelände festgesteckt hat, weiß genau, was gemeint ist. Die Winde selbst kann in perfektem Zustand sein - wenn das Relais nicht schaltet, passiert nichts. Kein Seil, keine Rettung, nur Frust. Das QWORK 12V 250A Seilwind-Relais ist ein Magnetschalter, der genau diese Schaltaufgabe übernimmt: Den enormen Strom einer Seilwinde sicher ein- und ausschalten. Für 18,45 Euro bekommt man ein wetterbeständiges, OEM-kompatibles Ersatzteil aus silberlegiertem Stahl.

Um zu verstehen, warum ein spezielles Relais nötig ist, muss man sich die Stromstärken vor Augen führen. Eine typische ATV- oder UTV-Seilwinde zieht unter Last 150 bis 400 Ampere. Das ist ein gewaltiger Strom - zum Vergleich: Ein Pkw-Anlasser zieht etwa 100 bis 200 Ampere, und das nur für wenige Sekunden. Ein normaler KFZ-Schalter oder ein Standard-Relais wäre mit diesen Strömen hoffnungslos überfordert. Man braucht ein Hochstrom-Relais, das speziell für diese Belastung ausgelegt ist.

Was ist ein Seilwind-Relais und wie funktioniert es?

Ein Seilwind-Relais ist im Prinzip ein elektromagnetisch betätigter Schalter. Es besteht aus einer Spule, einem beweglichen Anker und massiven Kontakten. Wenn man den Winden-Schalter an der Fernbedienung drückt, fließt ein kleiner Steuerstrom durch die Spule des Relais. Die Spule erzeugt ein Magnetfeld, das den Anker anzieht. Der Anker schließt die massiven Hauptkontakte, durch die dann der hohe Strom zur Winde fließt.

Der Vorteil dieses Prinzips: Der Bediener schaltet nur einen kleinen Steuerstrom von wenigen Ampere. Der hohe Laststrom von 250 Ampere und mehr wird ausschließlich im Relais geschaltet, das dafür ausgelegt ist. Die dünne Steuerleitung zur Fernbedienung muss nicht den vollen Windenstrom tragen, was die Installation einfacher und sicherer macht.

Bei den meisten Seilwinden sind zwei Relais verbaut - eines für den Vorlauf und eines für den Rücklauf. Durch Umschalten der Polarität am Motor wird die Drehrichtung der Winde geändert. Das QWORK Relais kann als Einzelteil verwendet werden, um ein defektes Relais im System zu ersetzen, oder als Paar, um beide Relais gleichzeitig zu erneuern.

Kompatibilität und OEM-Referenzen

Das QWORK Relais ist als Ersatzteil konzipiert und kompatibel mit einer Vielzahl von Seilwinden. Die OEM-Referenznummern lauten 63070, 62135 und 74900. Diese Nummern sind in der Winden-Industrie weit verbreitet und finden sich bei Herstellern wie Warn, Superwinch, Champion und anderen gängigen Marken.

Kompatible Fahrzeuge und Anwendungen umfassen:

• ATVs (All-Terrain Vehicles) mit elektrischer Seilwinde
• UTVs (Utility Terrain Vehicles) und Side-by-Sides
• SUVs und 4x4-Fahrzeuge mit nachgerüsteter Winde
• Hydraulikpumpen mit 12V-Elektromotor
• Anhängerwinden und Bootstrailer-Winden

Vor dem Kauf sollte man die Referenznummer des alten Relais prüfen oder die Kompatibilitätsliste des Windenherstellers konsultieren. Auch wenn das QWORK Relais baugleich mit vielen OEM-Relais ist, gibt es gelegentlich Sonderbauformen mit abweichenden Anschlüssen. Im Zweifel hilft ein Vergleich der Abmessungen und Anschlussbilder.

Die 12V-Spezifikation bedeutet, dass das Relais für Fahrzeuge mit 12V-Bordnetz ausgelegt ist. Für 24V-Systeme, wie sie in manchen LKWs und militärischen Fahrzeugen verwendet werden, ist dieses Relais nicht geeignet. Die Steuerspule ist auf 12V ausgelegt und würde bei 24V durchbrennen.

Material und Verarbeitung

Das Gehäuse besteht aus silberlegiertem Stahl mit einer Schwarzpulver-Beschichtung. Silberlegierter Stahl bietet eine ausgezeichnete Kombination aus Festigkeit und Korrosionsbeständigkeit. Die Schwarzpulver-Beschichtung (Pulverlackierung) ist deutlich widerstandsfähiger als herkömmlicher Nasslack und schützt das Gehäuse vor Rost, UV-Strahlung, Steinschlag und aggressiven Chemikalien.

Die Kontakte im Inneren des Relais müssen den enormen Strom von 250 Ampere schalten. Bei diesen Strömen entsteht beim Schließen und Öffnen der Kontakte ein Lichtbogen, der das Kontaktmaterial abträgt. Hochwertige Relais verwenden daher Kontakte aus Legierungen, die diesem Abbrand widerstehen und auch nach Hunderten von Schaltvorgängen noch zuverlässig funktionieren.

Die Wetterbeständigkeit ist für ein Seilwind-Relais essenziell. Seilwinden werden typischerweise im Frontbereich des Fahrzeugs montiert, wo sie Regen, Spritzwasser, Schlamm, Schnee und Salz ausgesetzt sind. Ein Relais, das bei Feuchtigkeit versagt, ist im Gelände nutzlos. Die Schwarzpulver-Beschichtung und die dichte Bauweise des QWORK Relais bieten Schutz gegen diese Umwelteinflüsse.

Die Gesamtkonstruktion ist kompakt und robust. Das Relais wiegt genug, um solide zu wirken, ohne unnötig schwer zu sein. Die Anschlussbolzen sind massiv genug dimensioniert, um die dicken Kabel einer Seilwinde sicher aufzunehmen. Federringe und Muttern sorgen dafür, dass die Verbindungen auch bei Vibrationen fest bleiben.

Einbau und Installation

Der Einbau eines Seilwind-Relais erfordert grundlegende Kenntnisse der Fahrzeugelektrik und etwas handwerkliches Geschick. Es ist kein komplizierter Eingriff, aber man arbeitet mit hohen Strömen, die bei Fehlern gefährlich werden können.

Schritt 1: Batterie abklemmen. Bevor man an der Elektrik arbeitet, immer zuerst den Minuspol der Batterie abklemmen. Bei 250 Ampere ist ein versehentlicher Kurzschluss kein Spaß - das kann Kabel verschweißen, Sicherungen schmelzen oder im schlimmsten Fall einen Brand auslösen.

Schritt 2: Altes Relais demontieren. Die Kabelverbindungen am alten Relais lösen und die Positionen markieren oder fotografieren. Welches Kabel an welchem Anschluss war, ist wichtig für den korrekten Wiederanschluss. Die Befestigungsschrauben lösen und das alte Relais entfernen.

Schritt 3: Neues Relais montieren. Das QWORK Relais an der gleichen Position befestigen. Die Montagebohrungen sollten identisch sein, wenn die OEM-Referenz übereinstimmt. Falls nicht, müssen möglicherweise neue Löcher gebohrt werden.

Schritt 4: Kabel anschließen. Die Kabel entsprechend der Markierung oder des Schaltplans anschließen. Die Anschlussbolzen fest anziehen - lockere Verbindungen bei hohen Strömen erzeugen Übergangswiderstand, der zu Wärmeentwicklung und im Extremfall zum Brand führt. Die Kontaktstellen mit Kontaktfett oder Polfett behandeln, um Korrosion zu verhindern.

Schritt 5: Testen. Batterie wieder anklemmen und die Winde in beide Richtungen testen. Auf ungewöhnliche Geräusche, Wärmeentwicklung am Relais und korrekte Funktion achten.

Bewertungen

Das QWORK Seilwind-Relais hat 4,5 Sterne bei 1.175 Bewertungen auf Amazon. Das ist eine starke Bewertung für ein technisches Ersatzteil. Die hohe Bewertungszahl zeigt, dass das Relais bei vielen verschiedenen Winden und Fahrzeugen erfolgreich eingesetzt wird.

Häufig gelobt werden die einfache Installation, die exakte Passform als OEM-Ersatz und die zuverlässige Funktion auch unter rauen Bedingungen. Mehrere Käufer berichten, dass sie das Relais seit über einem Jahr im Einsatz haben und keine Probleme festgestellt haben. Auch das Preis-Leistungs-Verhältnis wird positiv hervorgehoben - OEM-Relais kosten oft das Doppelte oder Dreifache.

Kritische Stimmen gibt es vereinzelt bezüglich der Verpackung und der fehlenden Einbauanleitung. Das Relais kommt ohne detaillierte Dokumentation, was für Laien problematisch sein kann. Wer allerdings ein Windenrelais tauscht, hat in der Regel genug Erfahrung, um das auch ohne Anleitung hinzubekommen.

Fazit

Für 18,45 Euro liefert das QWORK 12V 250A Seilwind-Relais genau das, was ein defektes Windenrelais ersetzen soll: einen zuverlässigen Magnetschalter, der hohe Ströme sicher schaltet. Die OEM-Kompatibilität macht den Austausch unkompliziert, die wetterbeständige Verarbeitung aus silberlegiertem Stahl sorgt für Langlebigkeit, und die 4,5 Sterne bei über 1.100 Bewertungen zeigen, dass das Relais im Praxiseinsatz überzeugt. Wer eine Seilwinde an ATV, UTV, SUV oder Anhänger betreibt und ein Ersatzrelais braucht, bekommt hier ein bewährtes Teil zum fairen Preis.
