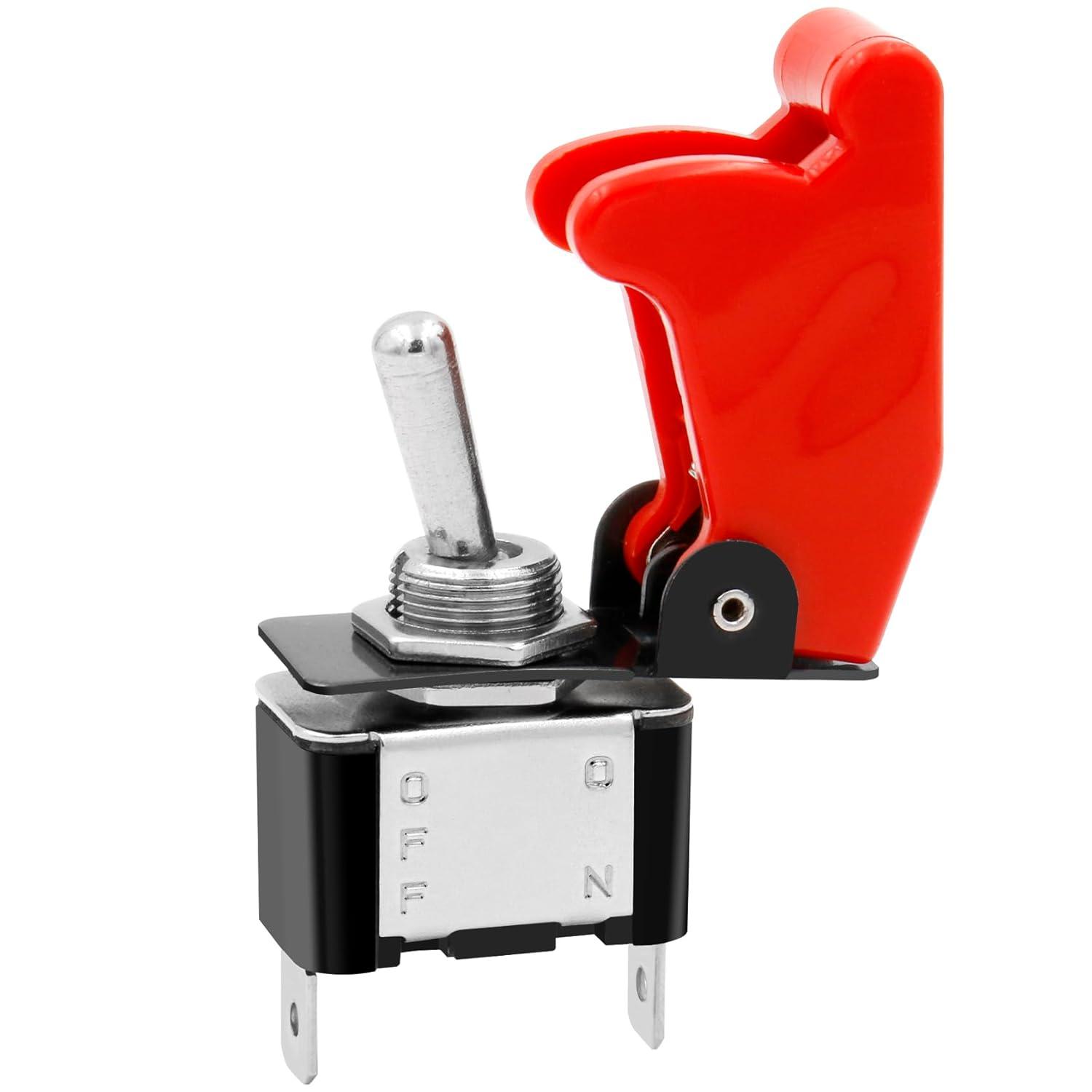

Heschen Metall Kippschalter 12V 20A: Kompakter SPST-Schalter mit Schutzkappe

Heschen ist eine feste Größe bei Kippschaltern. Der Hersteller liefert seit Jahren zuverlässige Schalter für den Kfz-Bereich, die Werkstatt und DIY-Projekte. Neben dem beliebten 25A-Modell gibt es mit dem Heschen Metall Kippschalter 12V/20A eine kompaktere Variante, die für viele Anwendungen völlig ausreicht - und das für nur 4,69 Euro.

20 Ampere bei 12 Volt - das sind 240 Watt Schaltleistung. Genug für LED-Bars, Zusatzbeleuchtung, USB-Ladebuchsen, Lüfter, kleinere Kompressoren und die meisten Nachrüstprojekte im Kfz-Bereich. Wer keine Seilwinde oder Standheizung schalten muss, kommt mit 20A bestens aus.

Technische Daten

• Schaltleistung: 20A bei 12V DC
• Schaltung: SPST (Single Pole, Single Throw) - Ein/Aus
• Einbaubohrung: 12,2 mm Durchmesser
• Anschlussbreite: 6,3 mm Flachstecker
• Gehäuse: Metall (verchromt)
• Schaltverhalten: Rastend
• Schutzkappe: Rot, aus Gummi
• Gehäusemaß: 27 x 17 mm

Der Schalter ist ein klassischer SPST-Schalter (Single Pole, Single Throw). Zwei Anschlüsse, eine Schaltstellung: Ein oder Aus. Simpler geht es nicht. Kein Umschalten zwischen zwei Stromkreisen, keine Mittelstellung - einfach ein mechanischer Kontakt, der geschlossen oder geöffnet wird.

Das rastende Schaltverhalten bedeutet, dass der Schalter in der umgelegten Position bleibt. Man legt ihn um, und er bleibt so, bis man ihn wieder zurücklegt. Das ist die Standardausführung für Dauerbetrieb: Licht an, Licht aus. Pumpe an, Pumpe aus.

Metallgehäuse und Verarbeitung

Wie alle Heschen Kippschalter kommt auch dieses Modell im verchromten Metallgehäuse. Das ist keine reine Optik-Entscheidung. Metall leitet Wärme besser ab als Kunststoff, was bei höheren Strömen relevant ist. Bei 20A Dauerlast entsteht am Kontaktübergang Wärme, die über das Metallgehäuse an die Umgebung abgegeben wird.

Die Chromschicht schützt das Gehäuse vor Korrosion. Im Motorraum, in der Werkstatt oder am Boot ist das wichtig, denn dort herrscht oft feuchte Luft, und ungeschütztes Metall würde mit der Zeit rosten.

Die Verarbeitung ist für den Preis von 4,69 Euro ausgezeichnet. Der Kipphebel rastet sauber ein, das Gewinde sitzt fest, und die Anschlüsse sind sauber verarbeitet. Man merkt, dass Heschen Schalter in großen Stückzahlen produziert und die Qualitätskontrolle stimmt.

Die rote Schutzkappe

Die mitgelieferte rote Gummi-Schutzkappe hat zwei Funktionen:

Schutz: Sie hält Spritzwasser, Staub und Schmutz vom Schalter fern. Im Motorraum, an einer Schalttafel in der Werkstatt oder an einem Outdoor-Gerät ist das wichtig. Ohne Schutzkappe könnten Feuchtigkeit und Schmutz in den Schaltmechanismus eindringen und die Kontakte korrodieren lassen.

Sicherheit: Die rote Farbe signalisiert: Hier passiert etwas Wichtiges. In der Luftfahrt und im Militär werden rote Schutzkappen über kritische Schalter gestülpt, um versehentliches Betätigen zu verhindern. Im Kfz- und Werkstattbereich ist die rote Kappe ein optischer Hinweis, der die Aufmerksamkeit auf den Schalter lenkt.

Man muss die Schutzkappe aufklappen, um den Schalter zu betätigen. Das verhindert unbeabsichtigtes Umschalten durch Gegenstände, die im Motorraum oder auf der Werkbank gegen den Schalter stoßen könnten.

Unterschied zum 25A-Modell

Heschen bietet verschiedene Kippschalter-Modelle an. Der hier vorgestellte 20A-Schalter unterscheidet sich vom beliebten 25A-Modell (KN3D-101) in folgenden Punkten:

• Schaltleistung: 20A statt 25A - für die meisten Anwendungen kein relevanter Unterschied
• Schutzkappe: Rot statt transparent
• Einzelstück statt Doppelpack
• Preis: 4,69 Euro statt 6,19 Euro für zwei Stück

Wer zwei Schalter braucht, fährt mit dem 2er-Pack des 25A-Modells günstiger. Wer nur einen einzelnen Schalter benötigt und die rote Schutzkappe bevorzugt, greift zum 20A-Modell.

Für die Praxis: Der Unterschied zwischen 20A und 25A ist bei den meisten Anwendungen nicht relevant. Beide Schalter können problemlos LED-Bars, Zusatzscheinwerfer, Pumpen und Lüfter schalten. Erst bei Verbrauchern nahe der 20A-Grenze lohnt es sich, zum 25A-Modell zu greifen - einfach um etwas Sicherheitsmarge zu haben.

Einbau

Der Einbau folgt dem Standard für alle 12mm-Kippschalter:

1. Bohrung: 12,2 mm Loch in die Einbauplatte bohren
2. Einsetzen: Schalter von hinten durch die Bohrung stecken
3. Fixieren: Mutter von der Vorderseite aufschrauben und festziehen
4. Schutzkappe: Von vorne über den Kipphebel stülpen
5. Verkabeln: Kabel an die 6,3mm-Flachstecker anschließen

Für die Verkabelung empfehlen sich Flachsteckhülsen (6,3 mm) und eine Crimpzange. Die Hülsen werden auf das Kabelende gecrimpt und dann auf die Flachstecker des Schalters geschoben. Das ergibt eine lösbare, vibrationssichere Verbindung.

Immer eine Sicherung vorschalten. Der Schalter hat keine eigene Sicherungsfunktion. Zwischen Batterie und Schalter gehört ein Sicherungshalter mit einer zum Verbraucher passenden Sicherung.

Typische Einsatzgebiete

LED-Bar am Dachträger: Eine 120W LED-Bar zieht bei 12V genau 10A. Der 20A-Schalter hat damit noch reichlich Reserve.

Zusatzscheinwerfer: Zwei 55W-Halogenscheinwerfer ziehen zusammen etwa 9A bei 12V. Kein Problem für den 20A-Schalter.

USB-Ladebuchsen: Eingebaute USB-Dosen im Fahrzeug ziehen selten mehr als 2 bis 3A. Ein Kippschalter davor ermöglicht das vollständige Abschalten, wenn der Motor aus ist.

12V-Kühlbox: Eine typische Camping-Kühlbox zieht 3 bis 5A. Der Schalter lässt sich als Hauptschalter zwischen Steckdose und Kühlbox einbauen.

Werkstatt: An Prüfständen, Laborgeräten oder selbstgebauten Netzteilen ist ein robuster Kippschalter mit Schutzkappe genau richtig.

Bewertungen

Mit 4,5 Sternen bei 1.797 Bewertungen ist auch dieses Heschen-Modell solide bewertet. Die Bewertungen decken sich mit den Erfahrungen zum 25A-Modell: robuste Verarbeitung, sauberes Schaltgefühl, fairer Preis. Heschen liefert bei Kippschaltern seit Jahren konstante Qualität.

Fazit

Der Heschen Metall Kippschalter mit 20A bei 12V ist ein solider, gut verarbeiteter Schalter für den Kfz-Bereich, die Werkstatt und DIY-Projekte. Die rote Schutzkappe ist ein praktisches Detail, das den Schalter vor Umwelteinflüssen schützt und versehentliches Betätigen verhindert. Für 4,69 Euro bekommt man genau das, was ein Kippschalter sein soll: zuverlässig, robust und simpel.
